在建筑設計領域，有一種結構備受青睞，它既有骨骼的支撐，又有柔軟的皮膚覆蓋，它就是PTFE膜結構。PTFE膜結構以其獨特的特性和美學價值，已成為現代建筑設計中的亮點。



今天，佛蘭空間就帶您了解這層皮膚的覆蓋——PTFE膜材。

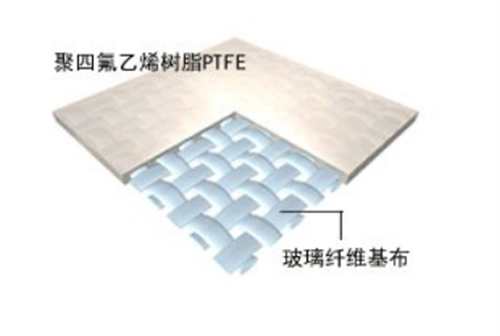

PTFE，G類膜材，采用浸漬涂層法，是在超細玻璃纖維基布上涂覆PTFE樹脂而成的復合材料。

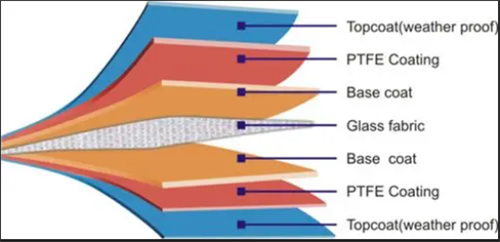

各層材料依次為：



1：glassfabric玻璃纖維基布



2：basecoat:膠連層



3：PTFEcoatPTFE涂層



4：topcoat表面改性涂層比如TIO2涂層，國外有PP改性涂層等但是很少用。



經過浸漬后，玻纖布表面涂上了薄薄一層氟樹脂，再經過干燥、烘焙、燒結等工序，達到玻纖布與PTFE牢固結合的目的，成為一種既具玻纖特性，又有PTFE諸多優異性能的新型材料。

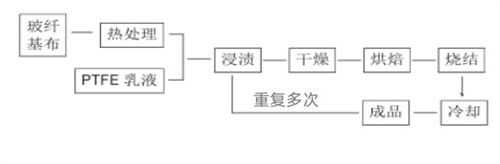

▲PTFE膜材的生產工藝流程圖



制作膜材的過程中，玻纖布需要進行多次浸漬，而且要適當控制每次浸漬的樹脂量，過少會達不到產品的性能要求，過多則在燒結后容易出現龜裂現象。



玻璃纖維基布：

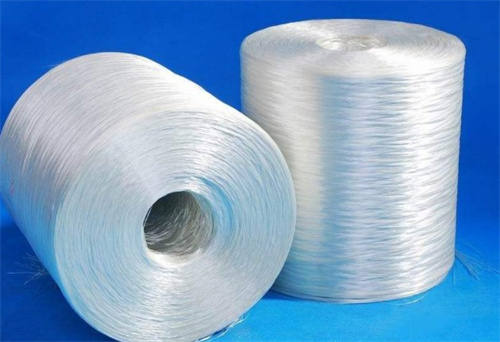

玻璃纖布通常認為是由3μm（EC3）絲徑玻璃纖維絲或6μm（EC6）絲徑玻璃纖維絲編織而成。



EC3 PTFE膜材較柔軟，抗折彎能力好，成本也較高，在制作、包裝運輸與安裝過程中對強度的損傷風險較小，一般用于大型或形狀較復雜的膜結構。



EC6 PTFE膜材成本較EC3低，但膜材性能也比EC3差些，一般用于中小型和形狀平緩的膜結構。

因此要根據膜結構造型的不同來合理選擇膜材，在制作時做好對膜材的保護，嚴格遵守加工工藝要求。



PTFE涂層

PTFE，產品名稱“聚四氟乙烯”，別名鐵氟龍、特氟龍、teflon等，是當今世界上耐腐蝕性能最佳的材料之一，因而有"塑料王"的美稱。

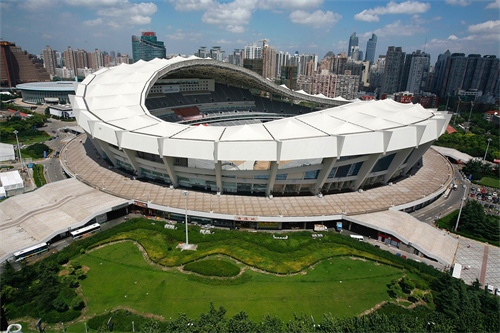

▲上海八萬人體育場



PTFE具有高度的化學穩定性和卓越的耐化學腐蝕能力，如耐強酸、強堿、強氧化劑等，有突出的耐熱、耐寒及耐摩性，長期使用溫度范圍為-200~+250℃，還有優異的電絕緣性，且不受溫度與頻率的影響。此外，具有不沾著、不吸水、不燃燒等特點。



此外，PTFE還具有強度高、重量輕 、化學惰性、生物適應性、高熱阻、嚴酷環境中的高化學阻抗、低可燃性、低摩擦系數、低介電常數、低吸水性 、良好的風化屬性等特征，且PTFE吸收紫外線后會變白。



▼PTFE變白過程展示（廈門幼兒園扇形中庭膜結構案例圖）

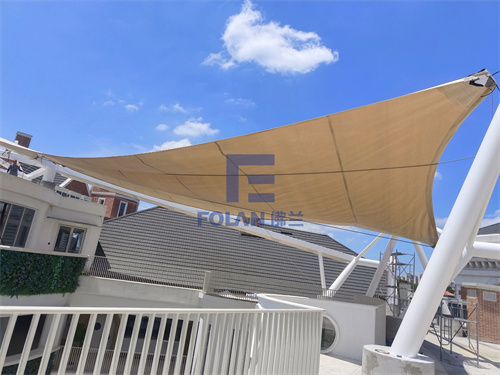

▲安裝第一片膜材時呈麥黃色

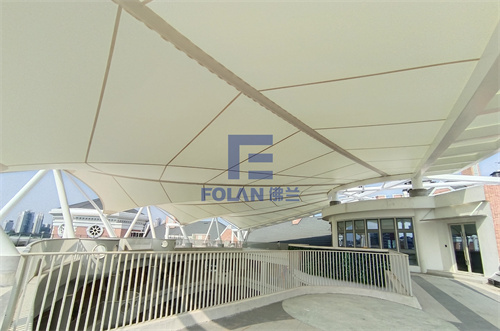

▲竣工后一個月已變白

綜上所述，我們可以總結出PTFE建筑膜材的特點：



一、重量輕



PTFE膜材質量輕，相較于傳統建筑材料如玻璃、磚石等更加輕盈，它一平方重量不會超過1.5KG，這使得其搭建的建筑能夠?qū)崿F(xiàn)大跨度覆蓋，提供更大的空間感。

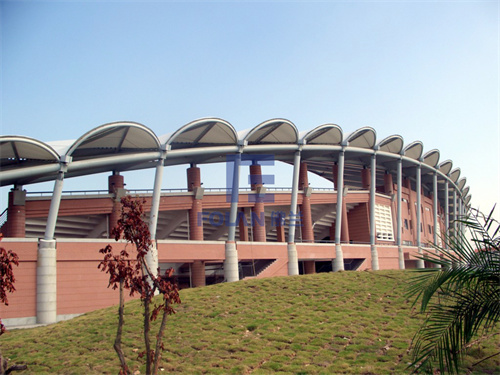

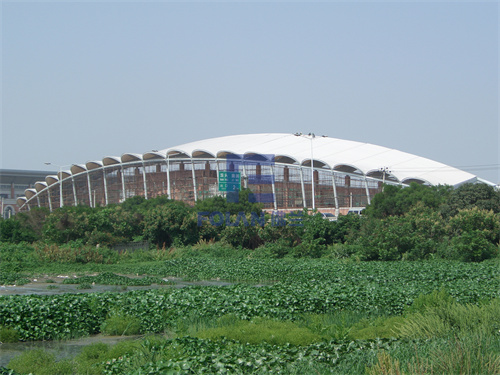

▲佛蘭空間項目：廈門集美大學體育場看臺（PTFE膜材）



二、強度高



玻璃纖維是紡織布料中強度最高的，它甚至比同一直徑的鋼絲還要牢固。厚度僅0.80mm的PTFE膜材，它的拉伸強度已達到鋼材的水平。



三、柔韌性好



不同于大多數固體建筑材料，PTFE膜材可通過不同的張拉和固定方式，創造出各種形態的建筑造型，可以是曲線、弧線、折線等多樣化的形狀，滿足建筑師對獨特外觀和創新設計的需求。



▲佛蘭空間項目：廈門集美大學體育場看臺（PTFE膜材）



四、獨特光學性能



PTFE膜材具有獨特的光學性能，白天入射光線成為自然溫射光，光線均勻分布，無陰影，可防止眩目。另外，PTFE膜材對太陽能的反射率約73%，吸收熱量少，可作為一種節能材料使用。

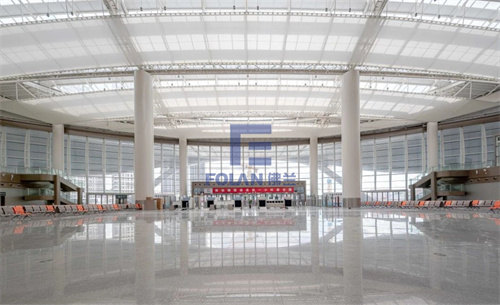

▲佛蘭空間項目：虎門高鐵站南北站房內膜天花吊頂（PTFE內膜）



同時，幾乎沒有紫外線可透過膜材，可防止內部裝飾材料和設備的褪色，夜間高反射性能使得房間具有卓越的照明效果，減少電能消耗，而且可襯托出夜室中建筑物的輝煌。

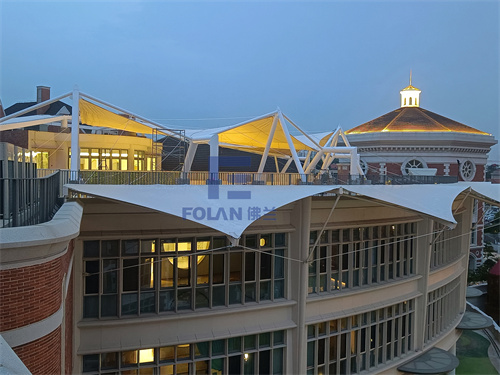

▲佛蘭空間項目：廈門幼兒園扇形中庭膜結構工程（PTFE膜材）



五、高自潔、低維護



PTFE膜材使用期限內，只需做極少量的清潔工作。因為氟樹脂具有非粘著性、防水性等功能，外表所堆積的灰塵、大氣污垢等遇雨水沖刷后被清洗干凈，能持久保持潔白。



▲佛蘭空間項目：廈門幼兒園扇形中庭膜結構工程（PTFE膜材）



六、耐候性優良，使用壽命長



PTFE膜材表面完全惰性化，即使在高溫、低溫、潮濕、干燥等極端條件下，比如霉菌、酸雨等情況下，膜材料的性能也能得到良好的保持，不易老化、變形，耐候性優良，使用壽命長達20年以上。



七、防火阻燃，可焊接



材料防火性能為B1級，內膜能達到A2級，防火性能較好。若將每個織布構架焊接起來成為一個大頂棚，焊縫的強度會大于織布本身。

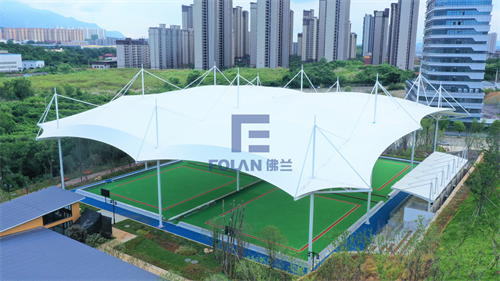

▲佛蘭空間項目：九江門球場（PTFE膜材）



以上就是PTFE膜材的簡介及其特點，下期將為您分享PTFE膜材的分類及其應用。如您對膜結構建筑有興趣，可咨詢佛蘭空間。
